Modèle à trois plaques
Modèle à trois plaques
  • Modèle à trois plaques
  • 3-plate-mould-49113-21d

3 moules à plaques 49113 - 21

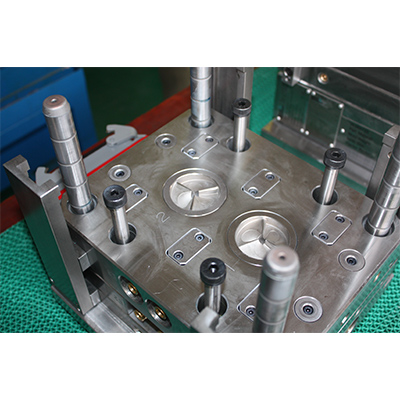

Nom du moule: plaque 3 insertion du moule

matériau de pièces: PBT gf15

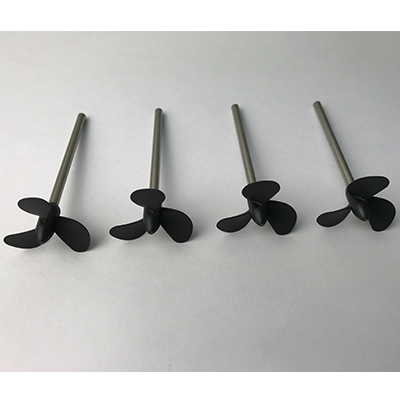

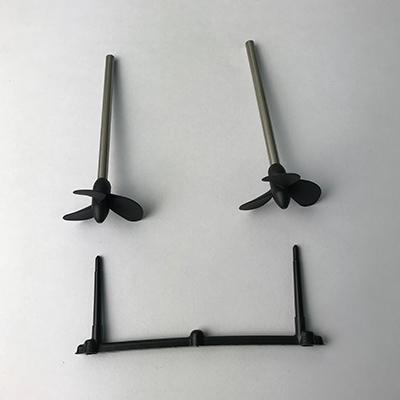

dimension du produit34.9 X 82,29 mmDescription du produit: mischraube kpl -

cavité de type 2:

dimension de la cavité de type 2: 250 * 230 * 350 mm -

2343 esr

moules et systèmes d 'injection: systèmes d' injection de moules à trois points de coulée:

moules à injection circulaire

moules à cycle de vie: 28 & \ \ 359; S

moules à cycle de vie: 500 000 ~ 123457890 jours ouvrables





Moule à trois plaquesIl y a deux sous - faces qui divisent le moule en trois parties.La plaque de coulée du moule à trois plaques est ajoutée par rapport aux deux moules à plaques.Applicable à des moules qui ne permettent pas de marquer la bouche autour d 'un produit.Ce moule est utilisé à l 'aide d' un trou de coulée pointu, ce qui signifie qu 'il s' agit d' un moule de coulée pointu.Un procédé typique de déplacement de moule en trois tranches,

: le moule en trois tranches comporte deux processus de moulage, le premier entre la plaque de décapage et la plaque de cavité type et le second entre la plaque de cavité type et la plaque de noyau.Lorsque l'injecteur tire sur le côté du noyau, il n'y a pas de connexion ou d'obstruction entre la plaque de retrait et la plaque a (et, dans la plupart des cas, des ressorts sur la tige de traction) en raison de l'existence d'un dispositif de verrouillage sur les plaques a et B.La plaque de séparation est d 'abord séparée de la plaque de cavité par Traction, et la plaque de cavité se déplace vers l' arrière avec la plaque de noyau.Lorsque l 'on se déplace à une distance prédéterminée, le bloc limite de tige de traction bloque la plaque a, qui continue de se déplacer avec la machine de moulage par injection.Ainsi, la tige de traction, la tige de traction entraînant la plaque de décapage, se déplace à la distance de réglage suivante et la tige de traction et la plaque de cavité arrêtent de se déplacer.La machine de moulage par injection continue de se déplacer vers l 'arrière, la plaque a étant séparée de la plaque B à mesure que la tension continue d' augmenter au - delà de la force de verrouillage du verrou, jusqu 'à ce que la distance de réglage s' arrête.Le mécanisme de propulseur (tige de propulseur, tige de propulseur et ascenseur) est actionné par la plaque de propulsion pour activer le mouvement du propulseur et terminer l 'opération de propulsion du produit (le robot tombe ou sort automatiquement).Procédé de serrage - lorsqu 'il existe un mécanisme de retrait sur la plaque de poussée, la plaque de poussée est retirée de force par la machine de moulage par injection avant le serrage.Sous la poussée de la machine de moulage par injection, le noyau se déplace vers l 'avant vers le côté de la cavité du type et, si la plaque de poussée n' est pas retirée à l 'avance, la tige de retour se met en contact avec la plaque de la cavité.Sous l 'effet de la force de réaction, la plaque de poussée est renvoyée par la broche de retour.1 234 567 890 colle la plaque B sur la plaque a et la plaque de décapage, puis elle est complètement serrée.La buse sur la machine de moulage par injection coopère étroitement avec le manchon de buse sur le moule pour lancer le cycle suivant de moulage par injection.
