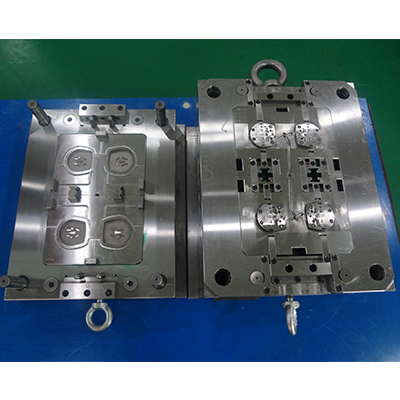

Adaptateur Chargeur Logement Moule 496-1

Nom du moule: Adaptateur Chargeur Logement Moule

Partie Matériel: PC

Taille du produit: 58.3*57.9*8.6mm

Description du produit: Chargeur adaptateur Logement UK

Cavité du moule: 4 cavités

Moule Taille: 400*450*343MM

Machine d'injection appropriée: 160 tonne

Acier de cavité de moule: ASSAB8407

Système d'injection de moule: Coureur froid w/ tunnel porte

Système d'éjection de moule: Goupille d'éjecteur

Temps de cycle de moule: 26's

Cycle de vie de moule: 500,000

Délai: 60 jours

Caractéristiques du moule: 8 Sliders

Le moule d'adaptateur est également un moule de chargeur AC, HanKing a fabriqué beaucoup de ces moules. Pour le moule de l'adaptateur ou le moule du chargeur AC, l'apparence est importante ainsi que la dimension de la pièce.

Quels problèmes devraient être notés dans la conception de l'outillage?

Tout d'abord, nous devons choisir la ligne de séparation de la pièce, la ligne de séparation dans le côté de la cavité et la ligne de séparation dans le côté du noyau et il est très important d'obtenir l'approbation des clients pour la ligne de séparation.

Le concepteur de moule doit choisir la position de porte appropriée et le diamètre de la porte en fonction de la structure du produit et des exigences des clients. Pour ce moule de chargeur, nous suggérons normalement d'utiliser la porte de point.

Comment libérer l'adaptateur en plastique du moule nécessite également un examen attentif de la part du concepteur. Les concepteurs doivent étudier attentivement la structure du produit, en utilisant des curseurs, des poussoirs et des mécanismes d'éjection pour aider le produit à sortir en douceur de la cavité du moule.

Conseils de fabrication: angle d'arrêt le long de la direction de déplacement du curseur et polissage de l'acier dans le sens de l'enlèvement du produit.

Lorsque certaines zones font éjecter le moule des difficultés, trouvez la solution et envoyez une proposition au client.

• Essayez de faire insérer dans la zone compliquée et de confirmer la ligne divisée de la broche d'insertion avec les clients.

• Utilisation raisonnable de la goupille d'éjection, du manchon d'éjection, de la lame d'éjection, etc. mécanismes, la distribution de la goupille d'éjection doit être uniforme et équilibre.

• La texture et le vernis sont différents dans la cavité et le noyau du moule.

• La plupart du temps, la partie en plastique tirant du client n'est pas conçue avec un angle de brouillon, nous devrions proposer d'augmenter l'angle de tirage dans la plage autorisée.

• Il doit être encastré sur la surface inférieure pour éviter la marque de l'évier en raison de l'épaisseur de la paroi des piliers.

• Le concepteur doit vérifier si des nervures ou des trous ne sont pas en mesure de mettre la goupille d'éjection.

• L'acier tranchant doit être évité.

Moule HanKingA une excellente expérience dans le moule de chargeur d'adaptateur, nous avons fabriqué le moule d'adaptateur pour différents pays standard, bon refroidissement par eau pour obtenir la belle surface de pièce et éjection automatique.
